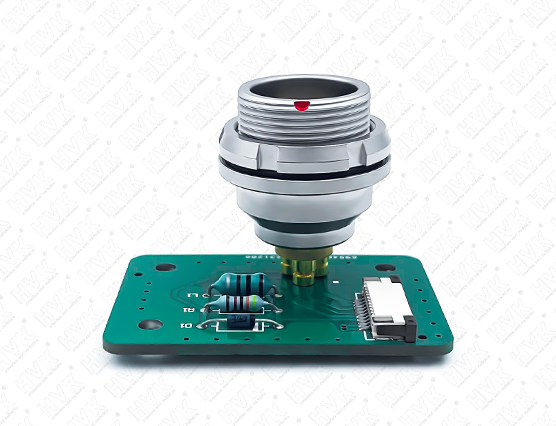

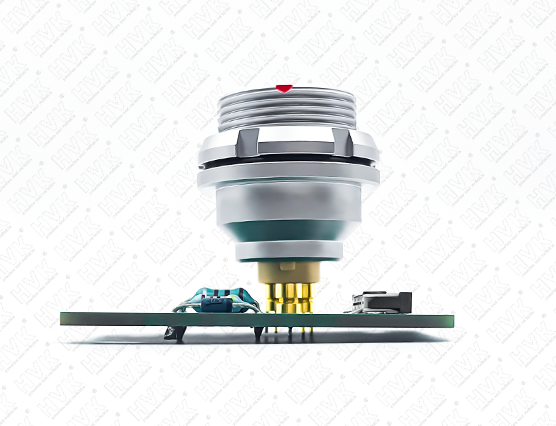

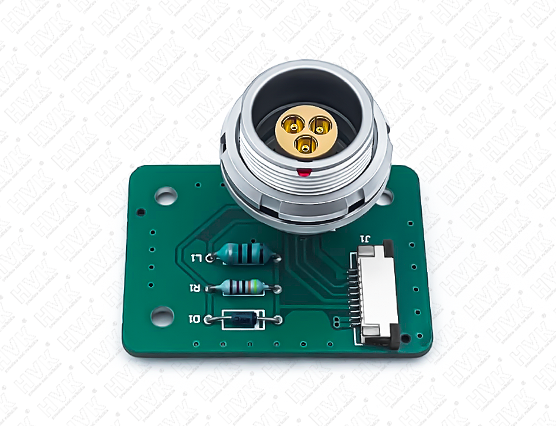

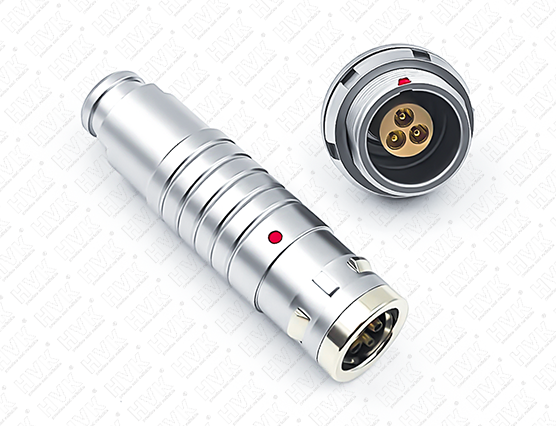

三同軸板接航空插頭是一種復雜且精密的連接器，其設計旨在滿足航空、航天、國防、醫療以及工業自動化等領域的特殊需求。這種連接器通過其獨特的結構和材料選擇，提供了卓越的電磁屏蔽效果和信號傳輸完整性。為了達到這些要求，三同軸板接航空插頭由多個關鍵組成部分構成，每個部分都在其功能和性能中發揮了重要作用。

首先，三同軸板接航空插頭的核心是其多層同軸結構。這個結構通常由三層同軸屏蔽組成：內層是信號導體，負責傳輸電信號；中間層是第一屏蔽層，通常由編織網或金屬箔制成，主要用于減少電磁干擾；外層是第二屏蔽層，常由金屬外殼構成，進一步增強屏蔽效果并提供機械保護。這樣的多層結構使得插頭能夠有效抑制電磁輻射，確保信號在高干擾環境下的完整性。

信號導體是三同軸插頭的核心組成部分，通常由高導電性材料制成，如銅或銀。這些材料可以確保信號的低損耗傳輸，并提供必要的機械強度。導體的設計必須確保與電纜的良好連接，以防止信號反射和損耗。在許多高頻應用中，信號導體的尺寸和形狀經過精確計算，以匹配特定的阻抗要求，通常為50或75歐姆，這樣可以最大程度減少信號反射。

第一屏蔽層直接包裹在信號導體周圍，它的主要功能是提供初步的電磁干擾屏蔽。該層通常采用金屬編織網或金屬箔，這兩種材料都有極佳的屏蔽性能。編織網具有一定的柔韌性，能夠適應插頭的彎曲和拉伸，而金屬箔則提供更高的屏蔽效能。在選擇屏蔽材料時，需要考慮到工作環境的電磁干擾強度以及連接器的靈活性和耐用性。

第二屏蔽層則是三同軸結構的外層屏蔽，通常由金屬外殼構成。這一層不僅提供額外的電磁屏蔽，還對整個插頭提供了機械保護。金屬外殼通常由鋁合金、不銹鋼或其他耐腐蝕金屬制成，這些材料能夠在極端溫度和濕度條件下保持穩定性能。外殼的設計還需要考慮到插頭的使用環境，例如在軍事應用中，插頭可能需要符合特定的軍事標準（如MIL標準），以保證其在嚴苛條件下的可靠性。

除了上述主要結構，三同軸板接航空插頭還包括一些關鍵的輔助組件，這些組件對插頭的整體性能和可靠性有重要影響。連接器的接觸件是其中之一，它負責信號的實際傳遞和電連接的實現。接觸件材料通常采用鍍金或鍍銀處理，以減少接觸電阻和氧化風險，從而提高導電性能和耐用性。接觸件的設計必須保證在插拔過程中提供穩定的接觸壓力，以確保信號的連續性和可靠性。

絕緣介質是三同軸插頭中另一個重要組成部分，位于信號導體和屏蔽層之間。絕緣材料的選擇至關重要，因?yàn)樗枰峁┝己玫碾姎饨^緣，同時保持低介電常數和低損耗因子，以確保信號的高保真?zhèn)鬏敗３Ｓ玫慕^緣材料包括聚四氟乙烯（PTFE）、聚乙烯（PE）等，這些材料具有優良的電氣性能和耐熱性能。此外，絕緣材料的機械特性也需要考慮，以適應插頭在不同環境下的使用。

插頭的機械鎖定裝置也是其組成部分之一，這一裝置確保插頭與插座之間的穩固連接，防止在振動環境下松動或脫落。機械鎖定裝置可以采用螺紋、卡扣或推拉鎖定等多種形式，根據具體應用需求和操作便利性做出選擇。在航空和軍事應用中，鎖定裝置的可靠性尤為重要，因?yàn)槿魏芜B接的松動都可能導致信號中斷或設備故障。

此外，密封件也是三同軸板接航空插頭的關鍵組成部分之一，特別是在嚴苛環境中使用時。密封件通常由橡膠或硅酮材料制成，能夠防止灰塵、水分和其他污染物進入插頭內部，從而保護接觸件和信號導體。密封設計需要考慮到插頭的防護等級，例如在戶外或高濕度環境中使用的插頭可能需要達到IP67或更高的防護標準。

綜上所述，三同軸板接航空插頭通過精密的設計和多層次的結構，確保其在復雜和嚴苛環境中的優異性能。每個組成部分都經過精心設計，以滿足特定的電氣、機械和環境要求。通過信號導體、雙層屏蔽、接觸件、絕緣介質、機械鎖定裝置和密封件等核心組件的協同工作，三同軸插頭能夠提供高效、可靠的信號傳輸，滿足各類高標準應用場合的需求。隨著科技的不斷進步，三同軸板接航空插頭將在更多領域得到應用，其設計和制造也將進一步優化，以應對未來更高的性能要求。
